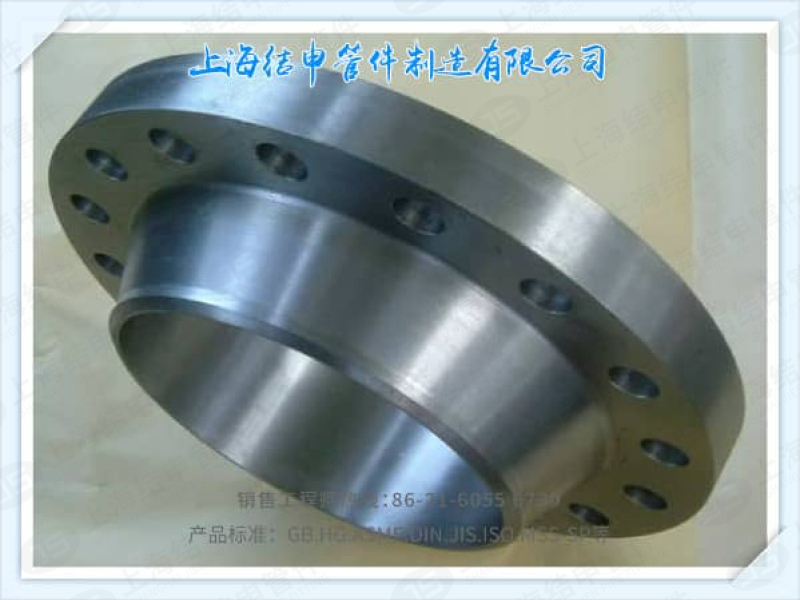

DIN2627-2629高压对焊法兰(DIN)

DIN2627-2629高压对焊法兰(DIN)

尺寸	DN10-DN250
压力	PN250 PN320 PN400
材质	咨询销售部工程师！
工艺	锻造
标准	DIN2627 DIN2628 DIN2629

158 2163 0513

产品介绍

DIN2629 PN320 Welding Neck Flange

DIN2629 PN320 Welding Neck Flange

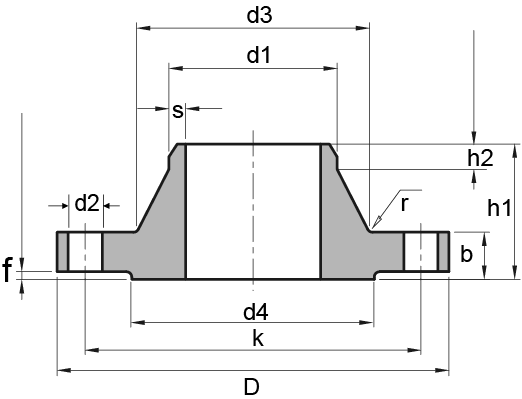

Dimension and weight of DIN2629 PN320 Welding Neck Flange

Pipe Parameter	d1		Flange Dimension				Neck Size				Hub Size		Screw		Approx. Flange Weight
DN	ISO	DIN	D	b	k	h1	d3	s	r	h2	d4	f	No. of Holes	d2	KG/PCS
10	-	14	125	24	85	58	44	2.6	4	6	40	2	4	18	2.1
10	17.2	-	125	24	85	58	44	2.6	4	6	40	2	4	18	2.09
15	-	20	130	26	90	60	48	3.2	4	6	45	2	4	18	2.49
15	21.3	-	130	26	90	60	48	3.2	4	6	45	2	4	18	2.49
25	-	30	160	34	115	78	68	5	4	8	68	2	4	22	5.14
25	33.7	-	160	34	115	78	68	5	4	8	68	2	4	22	5.11
40	-	44.5	195	38	145	88	92	6.3	6	10	88	3	4	26	8.53
40	45.3	-	195	38	145	88	92	6.3	6	10	88	3	4	26	8.47
50	63.5	-	210	42	160	100	106	8	6	10	102	3	8	26	10.52
65	88.9	-	255	51	200	120	138	11	6	12	122	3	8	30	19.26
80	101.6	-	275	55	220	130	156	12.5	8	14	138	3	8	30	24.81
100	-	133	335	65	265	145	186	16	8	16	162	3	8	36	42.18
125	-	159	380	75	310	175	230	20	8	20	188	3	12	36	64.55
125	168.3	-	380	75	310	175	230	20	8	20	188	3	12	36	63.3
150	193.7	-	425	84	350	195	265	25	10	25	218	3	12	36	91.04
175	219.1	-	485	95	400	215	308	28	10	28	260	3	12	42	135.46
200	244.5	-	525	103	440	235	345	30	10	30	285	3	16	42	170.94
250	323.9	-	640	125	540	300	428	40	12	40	345	3	16	52	311.99
